8英寸硅片价格

溅射靶材 2020-06-03 10:23

  1寸2寸3寸4寸5寸6寸8寸单晶抛光硅片价格厂家价格

  什么是硅片?

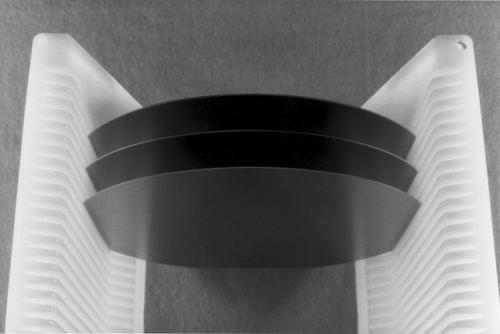

3寸8寸4寸6寸单晶抛光硅片

  在业内,芯片被比喻为一座微型城市,上面有着长度达数公里的导线以及几千万甚至上亿根晶体管。而硅片,就是让这些元件“安家落户”的“地基”。

  硅片制造对制程技术、环境设备的要求很严,且硅片越大要求越严。大硅片在新兴产业领域有极大应用。比如,8英寸硅片多用于传感、安防领域以及电动汽车、高铁等功率器件。12英寸硅片的应用主要是逻辑芯片和记忆芯片,用于无人驾驶等领域。
12英寸半导体级抛光硅片

  材料商城:生产-- 高质量的IC级、光学级等各种硅片。同时为了一些客户的特别需求,

  材料商城也有大厂进口的硅片。为了满足部分客户的紧急需求,材料商城长期备有大量库存现货,欢迎来电咨询。

  尺寸:1" 2" 3" 4" 5" 6" 8" 12" 以及特殊尺寸和规格硅片

  表面:单抛片、双抛片、研磨片、腐蚀片、切割片

  晶向:<100> <111> <110> <211> <511> 以及各种偏角度的硅片

  厚度: 100um 200um 300um 400um 500um 1mm 5mm等各种厚度,厚度公差+-10um,

  TTV< 10um或按客户要求,粗糙度<0.2nm

  导电类型: N-type、 P-type、undope (本征高阻)

  单晶方式: 直拉(CZ)、区熔(FZ)、NTD(中照)

  电阻率: 重掺**可达 <0.001 ohm.cm, 低掺常规1~10 ohm.com ,

  常规500~800ohm.cm,区熔本征:> 1000 ohm.cm, >3000 ohm.cm,>5000 ohm.cm,>8000 ohm.cm,>10000 ohm.cm

  其他规格可以完全按照客户要求定制,比如更窄的电阻率要求。

  8英寸晶圆隔纸 晶圆硅片测试片隔纸 硅片隔离纸由上海书培实验设备有限公司生产提供,产品规格齐全,量多从优,欢迎客户来电咨询选购。

  8英寸晶圆隔纸 硅片隔离纸 晶圆硅片测试片隔纸产品介绍:

  IC纸,,表面电阻在107-109次方,电子产品隔离纸,无尘级别:100级,

  8英寸晶圆隔纸 硅片隔离纸 晶圆硅片测试片隔纸规格表格:

  晶圆隔纸4英寸100张/包100元

  晶圆隔纸6英寸100张/包150元

  晶圆隔纸8英寸100张/包200元

  国内8寸硅片目前国产化率只有10%,目前天津30万片8寸已经满产,无锡两条产线去年三季度投产,目前产能在50万片/月,占全国一半以上,且随着无锡基地产线陆续投产,未来将实现8寸产能105万片/月,12寸产能60万片/月(12寸目前天津2万片已经满产,无锡一季投产)。当前日韩受到疫情影响,8寸硅片供应持续紧张。目前8寸半导体硅片售价在30~40美元,毛利率30%。 #半导体#

  半导体有限公司半导体大硅片项目竣工投产,8英寸产线具备月产10万枚硅片的能力。该项目竣工投产对杭州,乃至浙江数字经济的发展都具有着重要的意义。

  据悉,2017年9月,晶圆落户杭州钱塘新区。该公司由日本Ferrotec株式会社、杭州大和热磁电子有限公司及上海申和电子有限公司共同投资成立的中芯晶圆,致力于成为国内半导体大尺寸硅片生产的“标杆工厂”。

  首个项目包括3条8英寸(200mm)、2条12英寸(300mm)半导体硅片生产线。2018年2月,大硅片项目开工;今年6月30日,首批8英寸(200mm)半导体大硅片下线;8月23日,首台12英寸工艺设备搬入,开始进行12英寸(300mm)硅晶圆产线调试,从建设进入试生产、量产阶段,该项目用了不到两年时间。

  晶圆副董事长郭建岳介绍,目前产线已经具备月产8英寸硅晶圆10万枚的能力,为明年实现月产35万枚的半导体硅晶圆规模奠定了坚实的基础。“这是国内首座规模最大、技术最成熟并且拥有自主核心技术的可量产8英寸半导体大硅片生产线。”他说,目前企业正在进行12英寸硅片产线的调试,预计12月底将产出12英寸硅片。12英寸生产线将在2020年具备月产10万枚的产能,2021年具备月产20万枚的产能。

  集成电路产业,是战略性、基础性、先导性产业,是数字经济的核心层。打造全国数字经济第一城过程中,杭州集成电路产业高端创新要素不断集聚、重点产业平台快速落成、企业自主创新能力持续提升。今年1至9月,杭州集成电路主营业务收入177.3亿元,增长3.9%。

  “杭州在芯片设计领域优势明显,但制造领域基础相对薄弱。晶圆大硅片项目是省重点投资项目,它填补杭州在硅片制造领域的空白,也对整个集成电路产业规模发展起到拉动作用。”市经信局电子信息产业处处长林昀表示。


——本文由材料商城整理发布,如有侵权,请联系删除,谢谢!材料商城有靶材ITO靶材真空镀膜材料半导体材料高纯材料。材料齐全,专业生产,可按需定制,价格实惠,欢迎咨询,材料商城竭诚为您服务!

本文链接:https://www.atozmat.com/arc/1558.html 转载请注明出处,谢谢!
